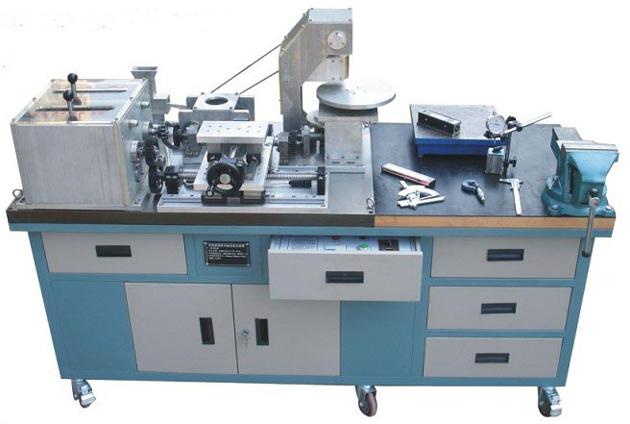

机械装调技术综合实训装置,机械装配技能综合实训平台

一、产品概述

机械装调技术综合实训装置依据相关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

二、产品特点

1.实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。

2.适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。

3.?？榛杓?由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的?？榻醒盗?，也可将各部件组成综合的机械系统进行训练。

4.综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。

三、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.交流减速电机1台：额定功率 90W，减速比 1:25

3.外形尺寸（实训台）：1800mm×700mm×825mm

4.设备重量：600kg

5.安全?；ぃ壕叩缌餍吐┑绫；?，安全符合国家标准

四、系统组成与功能

机械装调技术综合实训装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。

1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。

2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。

3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。

4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。

5.齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。

6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。

7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。

8.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。

9.装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。

10. 常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。

机械装配技能综合实训平台基本配置

2、工具、量具配置

4.实训项目

项目一　联轴器模块的装配与调整

根据装配图及装配工艺要求，进行弹性连接联轴器、硬连接联轴器、十字万向联轴器等的装配与调整。

项目二　齿轮齿条连杆机构?？榈淖芭溆氲髡?/span>

根据装配图及装配工艺要求，进行齿轮、齿条、连杆等机构的装配与调整。

项目三　凸轮控制式电磁离合器的装配与调整

根据装配图及装配工艺要求，完成凸轮、凸轮控制系统、电磁离合器等的装配与调整。

项目四　精密分度头模块的装配与调整

根据装配图及装配工艺要求，完成蜗轮蜗杆、箱体、工作台等的装配与调整。

项目五　工件夹紧装置?？榈淖芭溆氲髡?/span>

根据装配图及装配工艺要求，进行偏心轮夹紧装置的装配与调整。

项目六　变速动力箱?？榈淖芭溆氲髡?/span>

根据装配图及装配工艺要求，进行变速动力箱的装配与调整。

项目七  自动钻床进给机构模块的装配与调整

根据装配图及装配工艺要求，进行直线导轨副、圆柱凸轮、燕尾槽机构、丝杆等的装配与调整。

项目八　自动打标机?？榈淖芭溆氲髡?/span>

根据装配图及装配工艺要求，进行曲轴、轴瓦、轴承、导向装置、打击头等的装配与调整。

项目九　机械部件的整机装配与精度调整

根据机械设备的功能要求，将各部件按照装配要求和装配精度，完成整机装配，并达到精度检测。

项目十　机械设备的调试、运行及试加工

调试运行机械设备，达到规定的工作要求和技术要求，并进行机械设备的试加工。
