DYDL-WJ19电力系统微机线路?；な笛樽爸?/h1>

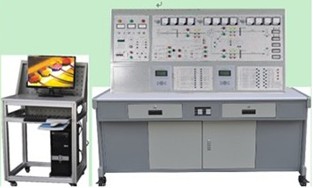

(以上为参考图,以实际为准)

       DYDL-WJ9电力系统微机线路?；な笛樽爸檬歉荨兜缌ο低臣痰绫；ぁ?、《电力工程》、《电力自动化》、《电力系统微机?；ぁ返瓤纬痰慕萄б?，并结合生产实际应用和发展而研发的微机线路?；な笛樽爸?。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器?；ず臀⒒；さ脑?，?；そ酉吆驼ㄊ匝榉椒āＷ爸蒙杓平舸?，整体性强，?；ぷ爸霉δ芡瓯?，集?；?、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路?；さ慕萄笛槠教?，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。
一、装置的安全保护体系
1. 三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与?；?。
2. 控制屏电源由接触器通过起、停按钮进行控制。
3. 屏上装有电压型漏电保护装置和一套电流型漏电?；ぷ爸茫刂破聊?、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。
4. 三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。
5. 设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
二、实验项目
1. 系统实验
(1) 模拟系统正常﹑最大﹑最小运行方式实验
(2) 模拟系统短路实验
(3) ?；ぷ爸镁蔡匝?br /> (4) 微机?；ぷ爸没竟δ苁匝?br /> (5) 微机定时限过电流?；?br /> (6) 微机无时限电流速断保护
(7) 微机带时限电流速断?；?br /> (8) 阶段式电流保护
(9) 运行方式对保护灵敏度的影响及灵敏度校验
(10) 电流电压连锁?；?br /> (11) 反时限?；な笛?br /> (12) 阶段式过电流?；び胱远睾险⑶凹铀?br /> (13) 阶段式过电流保护与自动重合闸后加速
(14) 其它线路?；ば问窖芯?br /> 功率方向过电流保护实验
零序电流?；な笛?br /> 过负荷保护实验
低压减载实验
2. 电磁型继电器特性与?；?br /> (1) 电磁型电流继电器和电压继电器实验
(2) 电磁型时间继电器实验
(3) 电磁型中间继电器实验
(4) JX-21A/T信号继电器实验
(5) 6～10KV线路过电流保护实验
(6) 电流速断?；?br /> (7) 两段式过电流保护
(8) 电流闭锁电压速断?；?br /> (9) 发电机过电压保护
3. 设计性实验
———根据实验题目自行设计﹑自拟步骤自行接线，完成实验
(1) 电流电压连锁速断保护与过电流?；な笛?br /> (2) 电流电压连锁速断﹑过电流综合?；び胱远睾险⑹笛?br /> (3) 反时限电流?；び牍缌鞅；な笛?br /> (4) 反时限﹑过电流综合?；び胱远睾险⑹笛?br /> (5) 电流电压连锁?；び胱远睾险⑶凹铀偈笛?br /> (6) 电流电压连锁保护与自动重合闸后加速实验
(7) 反时限过电流与自动重合闸前加速?；?br /> (8) 反时限过电流与自动重合闸后加速?；?/span>
